УДАРНОЕ, РУБЯЩЕЕ И КОЛЮЩЕЕ ОРУЖИЕ

Если оружие для нанесения рубящего или колющего удара снабдить длинным древком, его владелец получит безусловное преимущество над противником с коротким оружием. Длинное оружие позволяет пехотинцу атаковать всадника или держать его на расстоянии. Это привело к появлению массы разновидностей древкового оружия (часто оно становилось церемониальным). Здесь рассмотрены различные способы использования такого оружия и соответствующие его формы.

    Части копья (слева)
  1. Тупой конец (вток)
  2. Древко
  3. Лангеты (щеки, планки), по одному с каждой стороны
  4. Втулка
  5. Перо (Втулка и перо составляют наконечник)

Схватка пехотинцев (справа внизу) на гравюре Ханса Бургкмайра (1473—1532 гг.). Бросаются в глаза пики, можно заметить также алебарды, гизармы, протазаны, глевии. Различные виды древкового оружия пехоты предназначены для нанесения рубящих, колющих и «клюющих» ударов,зацепа, отражения ударов противника.

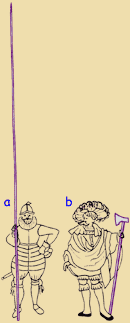

Сравнительные размеры(слева). Пики были самыми длинными (до 5 м) среди копий, в XVII в. их применяли при защите подразделений мушкетеров(а). Такой же длинной была сариса македонской фаланги в IV в. до н.э.

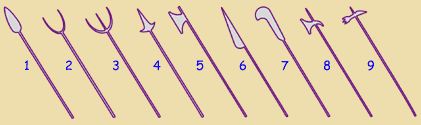

Формы наконечников древкового оружия (справа). Здесь приведены главные европейские формы и их названия. Существует множество их разновидностей. Европейские названия иногда применяют для обозначения похожего оружия из других мест земного шара.

  1. Копье
  2. Боевые вилы
  3. Трезубец
  4. Протазан — широкое копье с двумя крылоподобными выступами у основания
  5. Секира
  6. Глевия. Имеет длинный но-жеподобный наконечник с одним режущим краем. В Германии ее называли кусе, в России — соена
  7. Гизарма. Происходит от орудия для высекания (подрезания) кустов. Имеет лезвие на внутренней кривой. Название французское; в Германии ее называли кригхиппе, росшиндер, в Англии — бил
  8. Алебарда. Имеет лезвие топора, острие, крюк
  9. «Люцернский молот» для боя в пешем строю

Пики использовали, особенно в XVII в., чтобы создать преграду для кавалерии; так защищали мушкетеров, когда они перезаряжали оружие. В Европе в эпоху Возрождения были созданы роскошные образцы древкового оружия для церемониальных целей. После этого эспантоны и алебарды надолго стали знаками определенного армейского ранга. Длинные палки были простейшим древковым оружием. В средневековой Европе их больше использовали не на войне, а в уличных драках и поединках. Алебарда была в XV—XVI вв. одним из наиболее универсальных видов древкового оружия. С ее помощью можно было повалить противника на землю, даже если он был на коне, а также нанести рубящий или колющий удар.

Пика была и кавалерийским оружием. Сила ее удара определялась кинетической энергией коня и всадника, который прочно удерживал ее в руке. Хотя пика ассоциируется с рыцарскими поединками в средневековой и ренессансной Европе, она была известна и в античном мире. Легкую разновидность пики продолжали использовать в Польше и Венгрии, а в Западной Европе она вновь получила популярность, когда Наполеон принял ее на вооружение в «Великой армии». Образец, который он установил, использовался еще даже в 1-й мировой войне.

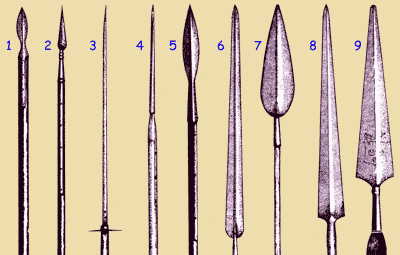

Копья и родственное им оружие
  1. Копье с листовидным наконечником. Швейцария. XV в.
  2. Пика. Европа. Около 1700 г.
  3. Шиловидная четырехгранная пика. Швейцария или Германия. XV в.
  4. Абордажная пика. Испания. XIX в.
  5. Рогатина на кабана. Германия. XVI в.
  6. Копье восточноафриканских масаев. XX в.
  7. Копье суданских дервишей с бамбуковым древком. Около 1880г.
  8. Протазан «бычий язык». Предположительно Швейцария. 1450-1550 гг.
  9. Протазан «бычий язык» с гербом Луйвеноорда. Нидерланды. 1510 г.

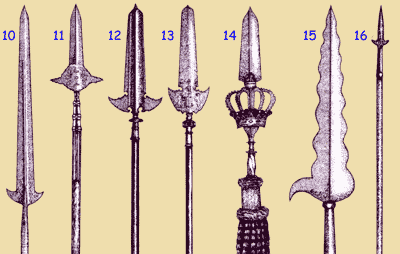

  10. Протазан «бычий язык». Швейцария. 1450-1550 гг.
  11. Протазан. Европа. Предположительно XVI в.
  12. Протазан или эспантон голландской работы. Принадлежал шведскому офицеру в битве под Лютценом 1632 г.
  13. Шведский протазан с гербом короля Густава II Адольфа. 1626 г.
  14. Протазан дворцовой стражи датского короля Христиана V. Около 1670 г.
  15. Протазан из Пьемонта, Италия. XVIII в.
  16. Патистханая, протазан из Шри-Ланки.

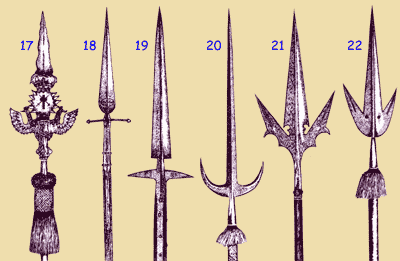

  17. Протазан с гербами Польши и Великого Княжества Литовского. Около 1700 г.
  18. Эспантон английского сержанта. Около 1800 г.
  19. «Крылатое» копье, аналогичное протазану, так называемая «богемская ушастая ложка». Около 1500 г.
  20. Корсеска. Италия. Около 1550 г.
  21. Рунка. Германия. Около 1475 г.
  22. Корсеска. Италия. Около 1550г.

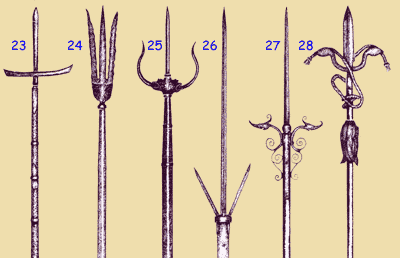

  23. (20—22. Это оружие называют также рансе, ранкона, корсека, шов сури.)
  24. Магари яри, японский трезубец.
  25. Трезубец с золотой инкрустацией. Персия.
  26. Корейский трезубец. Боковые острия выходят из драконовых пастей.
  27. Брандшток. Клинки могут вдвигаться в древко. Венеция. 1565 г.
  28. Линшток. Швейцария. 1590 г. Использовали для хранения орудийного фитиля и при обороне орудия.
  29. Линшток. Северная Европа. Конец XVII в.

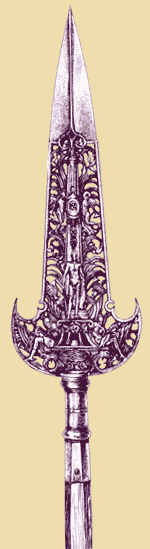

Парадный протазан (слева вверху) гвардейского офицера французского короля Людовика XIV. Позолоченный ажурный наконечник украшен чеканкой и гравировкой, на нем помещены фигуры Геракла и Аполлона. 1670—1680 гг. (Собрание Уоллеса, Лондон).

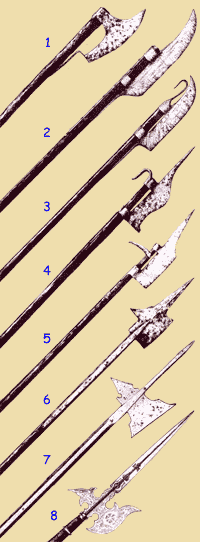

Секиры и алебарды
  1. Бердыш, русский тип секиры с длинным лезвием. Начало XVIII в.
  2. Лохабер. Около 1600 г. Так называют многие разновидности этого оружия из Шотландии.
  3. Лохабер с крюком, как полагают, чтобы взбираться на стены или сдернуть всадника с лошади. Около 1600 г.
  4. Лохабер со всеми особенностями алебарды. В настоящее время оружие этого вида называют джедбург.
  5. Алебарда. Швейцария. Около 1475 г. Эту форму иногда называют вауг. Именно в Швейцарии придумали алебарду и ее название.
  6. Алебарда. Швейцария. Около 1400 г. Алебарду такой ранней формы иногда называют семпаш, но этот термин не старый.
  7. Алебарда развитой формы. Швейцария. Начало XVI в.
  8. Алебарда гвардии саксонского курфюрста. Около 1600 г. Имеет лезвие с необычным двойным изгибом и широкое острие.

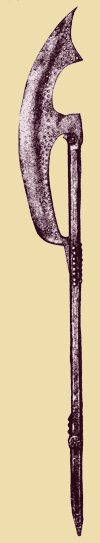

Бердыш (справа), характерный для России вид оружия. Использовали в XV—XVII вв. Обычно лезвие длинное и выпуклое, крепится к рукояти в двух местах. Показан экземпляр конца XVI в. (Арсенал, Стокгольм).

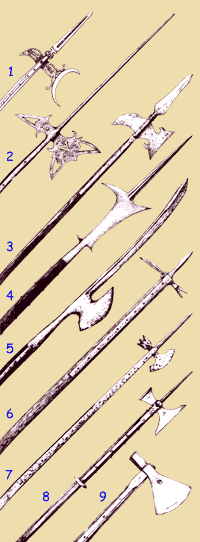

    Секиры и алебарды (продолжение)
  1. Алебарда. Испания. XVI в. Лезвие в форме полумесяца часто встречается на испанских алебардах.
  2. Алебарда, изготовленная в Арбуге, Швеция, во второй половине XVI в. Лезвие и клюв прорезные, острие необычайно длинное.
  3. Сержантская алебарда. Англия. Конец XVIII в. На клинке надпись: «3-й гвардейский полк». В британской армии алебарду носили как знак военного звания до 1792 г., когда ее начали заменять на эспантон.
  4. Алебарда-гизарма. Италия. Около 1510 г. Этот образец имеет признаки обоих видов оружия.
  5. Сабля-алебарда. Швейцария или Германия. Около 1650 г. Необычный вид оружия.
  6. Молот пехотинца. Эту разновидность древкового оружия иногда называют «вороний клюв» или «люцернский молот». Европа. Около 1550 г.
  7. Комбинация молота и секиры. Предположительно Франция. 1400-1450 гг.
  8. Секира. Предположительно Франция. Около 1470 г. Предназначена для пешего боя на турнире. Имеет дисковидную гарду для защиты рук.
  9. Секира с молотом. Предположительно Швейцария. XVI в.

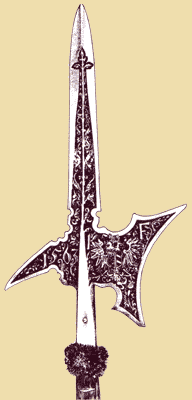

Парадная алебарда (справа) охраны императора «Священной Римской империи» Фердинанда I. 1563 г. Гравировка выполнена Хансом Польхаймером Младшим. (Музей истории искусства, Вена).

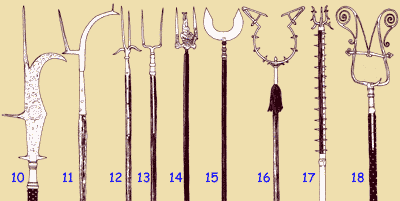

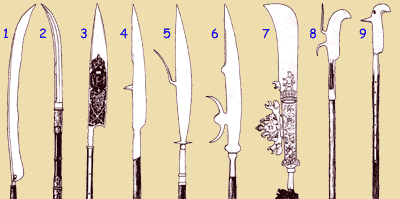

Глевии, гизармы и другое древковое оружие пехоты
  1. Крестьянская коса, насаженная вертикально на древко. Оружие Монмутского восстания 1685 г. Англия.
  2. Нагината, японское древковое оружие с саблевидным клинком.
  3. Глевия, на которой выгравирована монограмма императора «Священной Римской империи» Рудольфа II. Аугсбург. Около 1577 г.
  4. Глевия, или ашард. Франция. XV в.
  5. Глевия. Венеция. Ок. 1500 г.
  6. Глевия. Италия. Ок. 1500 г.
  7. Церемониальная глевия стражи Дворца дожей. Венеция. Середина XVII в.
  8. Гизарма, распространенное пехотное оружие, которое произошло от сельскохозяйственного косаря (секатора). Англия. Около 1500 г.
  9. Гизарма. Предположительно Швейцария. XV в.
  10. Гизарма сложной формы, распространенной в Италии. Около 1515 г.
  11. Гизарма. Англия. Около 1450 г.
  12. Боевые вилы. Германия или Швейцария. Начало XVI в.
  13. Боевые вилы. Франция. Около 1675 г.
  14. Древковое оружие с Явы. Средний зубец в форме ныряльщика.
  15. Полумесяц. Испания. Около 1600 г.
  16. Ловушка для человека. Удерживала дезертиров или «ведьм» за шею или конечности. Германия. Ок. 1600 г.
  17. Японское соде гарами, с помощью которого, как полагают, можно было зацепить противника за рукав, стащить его с лошади или обезоружить.
  18. Ловушка для человека (аналогичная номеру 16) с пружинными «рогами» для захвата конечностей. Англия. Около 1530г.

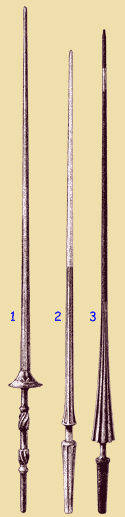

Кавалерийские копья
  1. Турнирное копье с железной гардой. Принадлежало немецкому рыцарю конца XV в.
  2. Деревянное турнирное копье распространенного рифленого типа. Узкая «талия» предназначена для захвата рукой. Принадлежало немецкому рыцарю начала XVI в.
  3. Полое деревянное турнирное копье, вероятно, английского короля Генриха VIII. Такой тип копья, которое разлеталось вдребезги при сильном перпендикулярном ударе, был специально разработан для турниров ради безопасности. (Тауэр, Лондон).
